Станции катодной защиты

Современные инверторные станции катодной защиты имеют ряд существенных преимуществ по отношению к тиристорным и трансформаторным аналогам. Основными преимуществами СКЗ инверторного типа являются: высокая энергоэффективность – за счет встроенного активного корректора мощности; компактные массогабаритные размеры силовой части; низкая привлекательность для вандалов. Однако, стоит также отметить, что инверторы являются более чувствительными к качеству питающей сети, а также различным электрическим воздействиям на входные и выходные каскады их электрической схемы.

Дополнительное оборудование, которым может быть оснащен шкаф, позволяет существенно повысить надежность работы СКЗ инверторного типа, а также расширить функционал. Наша компания разработала, провела испытания и рекомендует оснащать установки катодной защиты дополнительным оборудованием. Сегодня существует три основных типа дополнительного оборудования: 1. ПРОТЕКТ-А – устройство для защиты СКЗ от перенапряжений из питающей сети; 2. ПРОТЕКТ-В – устройство для защиты СКЗ от перенапряжений со стороны защищаемой конструкции (трубы, емкости, скважины); 3. УДКЗ – устройство дополнительного канала защиты.

ПРОТЕКТ-А

Устройство «Протект–А» предназначено для защиты станций катодной защиты инверторного типа от всех видов перенапряжений со стороны питающей сети. Устройство располагается на дин-рейке внутри шкафа, рассчитано на круглосуточную работу и относится к обслуживаемым изделиям. Расходными элементами устройства являются газонаполненные разрядники и супрессор. Электрическая схема устройства расположена на дверце шкафа СКЗ. Характеристики различных модификаций «Протект-А» представлены в таблице 1.

Параметр	Протект-А-02	Протект-А-03
Допустимый диапазон напряжений  питающей сети, В.	175-260	175-260
Напряжение пробоя (срабатывания), В	600 ±20%	600 ±20%
Ток отключения автоматов, А.	10 (16 для каскада)	25
Время задержки повторного включения, сек.	10	10
Пропускная мощность, кВт.	2	3,5

ПРОТЕКТ-В

Блок защиты от перенапряжений «Протект–В» предназначен для защиты станций катодной защиты инверторного типа от всех видов перенапряжений со стороны защищаемой контрукции. Блок располагается в отдельном корпусе внутри шкафа, рассчитан на круглосуточную работу и относится к обслуживаемым изделиям. Расходными элементами устройства являются газонаполненные разрядники. Характеристики различных модификаций «Протект-В» представлены в таблице 2.

Таблица 2.

Параметр	Протект-В-02	Протект-В-03	Протект-В-04
Напряжение питания, В.	175-260	175-260	175-260
Напряжение пробоя (срабатывания), В	90 ±20%	90 ±20%	90 ±20%
Номинальный рабочий ток, А.	30	60	20
Время задержки повторного включения, сек.	40	40	40





Устройство дополнительного канала защиты (УДКЗ)

УДКЗ – предназначено для организации дополнительного канала электрохимической защиты подземных металлических сооружений в схемах совместной катодной защиты.

Преимущества:

- установка защитного тока индивидуально для каждого канала защиты;
- компактные габариты, размещение внутри шкафа;
- стабилизация непосредственно тока защиты;
- низкое собственное сопротивление канала;
- широкий диапазон напряжения питания устройства.

Технические характеристики:

Параметр, единицы измерения	Значение
Рабочий диапазон напряжения питания, В	от 3.5 до 60

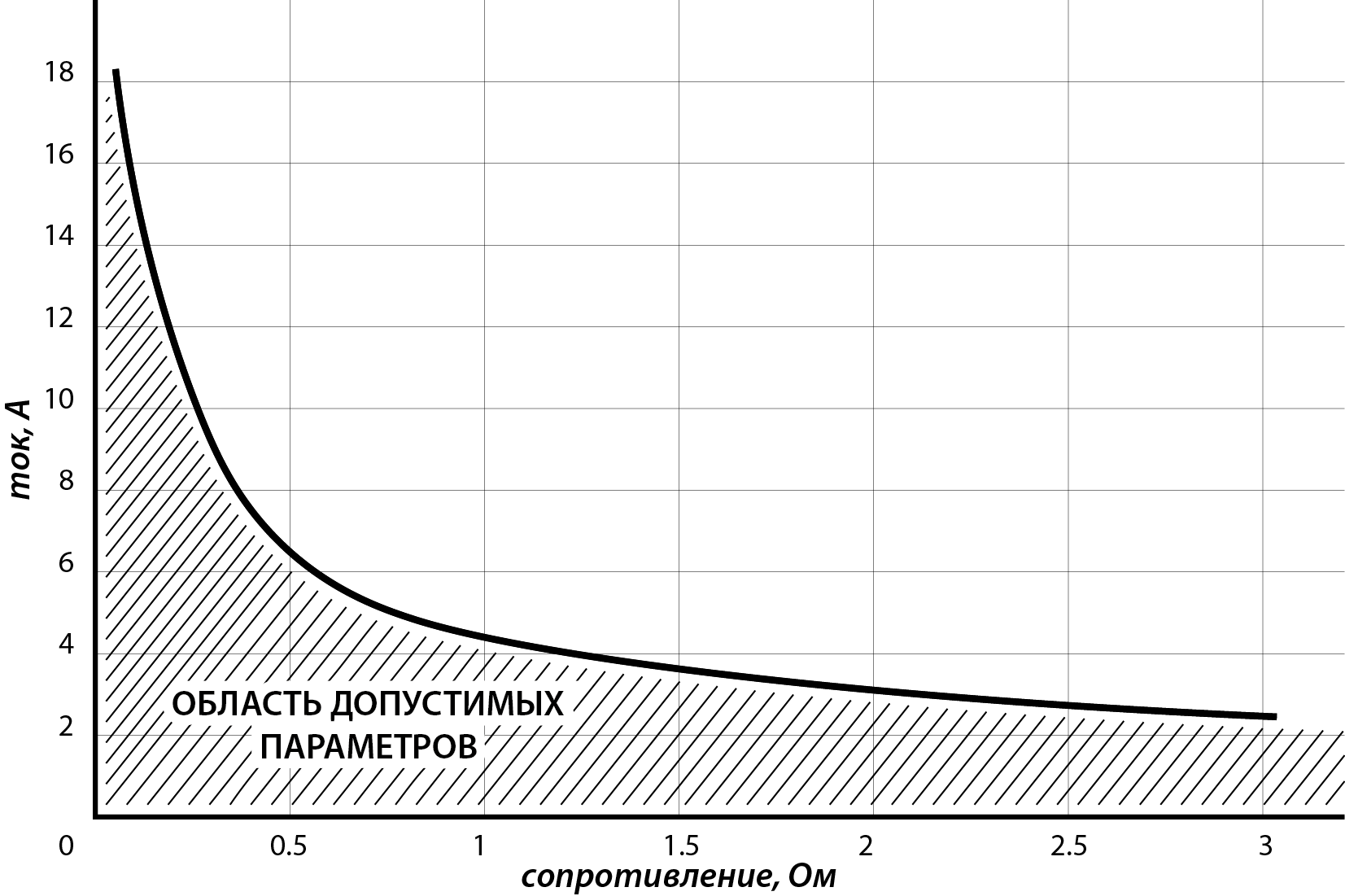

Диапазон  регулировки тока*, А	от 0 до 15
Минимальное сопротивление канала защиты, Ом	0.04
Габаритные размеры, мм	190х100х65
